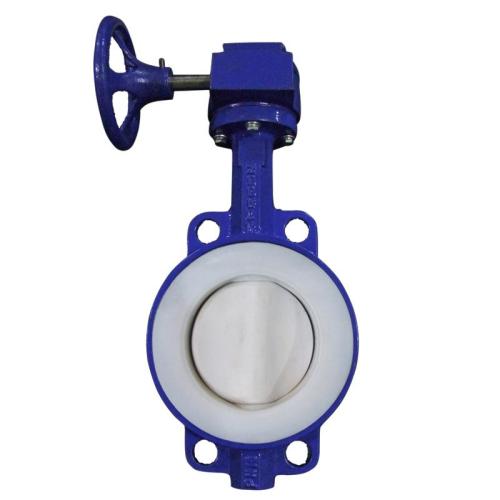

D371F46襯氟蝶閥
一、概述：
D371F46襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有強腐蝕性介質的使用場合，如濃硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
二、結構特點：
1、中線蝶閥為整個蝶板與閥座在360。圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏聽偏信心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。
3、四級加載旨性密封，保證了閥門內、外的零泄露；
a：軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
b：軸頭端面采用彈性O(shè)型圈和軸戶處剛性墊圈、彈性橡膠墊組合；
c：軸的徑向采用O墊圈金屬墊的組合；
d:閥座嵌彈性的閥體槽內。
4、采用可調彈性彈子定位，定位準確，結構簡單。（采用 O型圈是為了防止以外泄漏時的安全措施）
5、法蘭連接雙偏心蝶閥適用于壓力較高場合。
三、規格參數
設計規范：遵循GB/T12238，API 609，MSS SP-67標準
公稱通徑：DN15～300mm
公稱壓力：PN1.0～1.6Mpa
連接形式：法蘭連接、對夾式
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
